在變配電運行中,，直流屏是配電室及變電站不可缺少的電力設備,，在電力系統的穩定運行和供電上占有很大的作用,。直流屏是直流電源操作系統的簡稱,。通用名為智能免維護直流電源屏,，簡稱直流屏,。

一,，直流屏的方便應用,。

直流屏是一種全新的數字化控制、保護,、管理,、測量的新型直流系統。監控主機部分高度集成化,，內含絕緣監察,、電池巡檢、接地選線,、電池活化,、硅鏈穩壓、微機中央信號等功能,。

直流屏系統為遠程檢測和控制提供了強大的功能,，并具有遙控、遙調,、遙測,、遙信功能和遠程通訊接口。通過遠程通訊接口可在遠方獲得直流電源系統的運行參數,，還可通過該接口設定和修改運行狀態及定值,，滿足電力自動化和電力系統無人值守變電站的要求。

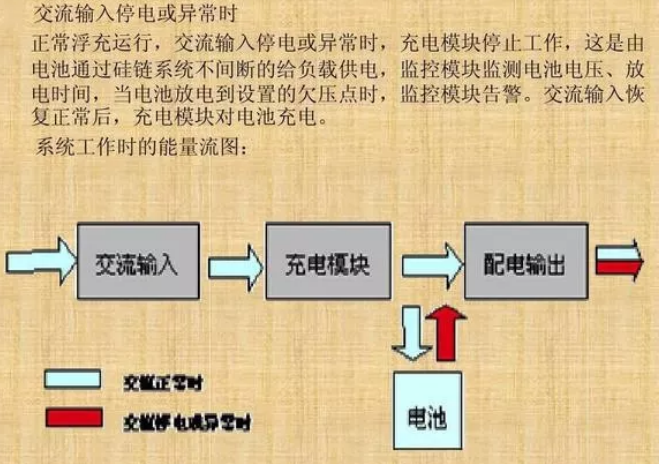

二,，直流屏的組成和工作原理：

1,，正常情況下，由充電單元對蓄電池進行充電的同時并向經常性負載(繼電保護裝置,、控制設備等)提供直流電源,；

2,，當控制負荷或動力負荷需較大的沖擊電流(如斷路器的分,、合閘)時，由充電單元和蓄電池共同提供直流電源,； 3,，當變電所交流中斷時,，由蓄電池組單獨提供直流電源。

三,，直流屏有效地保障著電力設備的運行穩定,，但是當直流屏出現問題的時候，我們需要立馬進行檢修和維護,，其中直流屏接地故障是直流屏故障中出現頻率最高的,，也是經常容易發生的故障。

直流屏接地故障現象及故障處理方法,。

一:接地現象：

直流系統是絕緣系統,，正常時，正,、負極對地絕緣電阻相等,，正、負極對地電壓平衡,。發生一點接地時,，正、負極對地電壓發生變化,，接地極對地電壓降低,，非接地極電壓升高，也就是說,，正極接地時,，負極對地電壓升高（絕對值），負極接地時,，正極對地電壓升高,。如220直流系統，正常工作時,，正極對地電壓+110V,，負極對地電壓-110V，負極接地后,，正極對地電壓變?yōu)?/span>220V,。

二:查找方法：

直流回路支路多、分布廣,，接地點不好查,，相對有效的方法是拉路試探法。即分別對每路空氣開關或熔斷器拉閘停電,，若停電后直流接地現象消失,，說明接地點位于本空氣開關控制的下級回路中；若現象繼續存在,，說明下級回路沒有接地,。通過拉路尋找,，可將接地點限定在某個空開控制的直流回路中，再通過解開電纜芯,，將接地點限定在室內或室外部分,；再通過拔出插件，可將接地點限定在插件內和插件外,。

經過層層分解,、一段段排除，最終可將接地點定位于一段簡單回路中,，再用搖表對回路中的每根接線搖測絕緣,，把接地點進一步限定在幾根導線或幾顆端子上，通過仔細觀察,，反復觸摸,，接地點終會“原形畢露”的。

三:查找步驟：

直流系統中的空氣開關或熔斷器是分層分級配置的,，一般由總路空開,、分路空開串聯而成，兩級空氣開關將直流回路分成了三段,。兩級空氣開關分別是直流屏總路空氣開關和各設備分路空氣開關,，三段回路分別是直流母線及其引出線回路、總路空開饋出的電纜和橋接母線回路,、分路空開饋出的保護,、控制、監視,、儲能回路,。其中，第三段回路數量最多,、接線最復雜,、接地幾率最高，幾乎所有的直流接地都出現在這一段,。

要想盡快找到接地點所屬空開,，接地的確切位置和確切原因，就必須對三段回路的構成,、作用和現場具體位置十分熟悉,，所以查找直流接地的第一步就是熟悉現場直流系統接線。只有熟悉了接線,，心中有了數,，才能在拉路尋找時不漏拉、不錯拉、不重復拉,。

舉例：如果拉開某支路路空氣開關后，接地極母線對地電壓立刻升高到110V左右,，則接地點就位于該空開控制的下級回路之中,。

四，補充的一些常見的直流屏接地故障原因,。

1.由下雨天氣引起的接地,。在大雨天氣，雨水飄入未密封嚴實的戶外二次接線盒,，使接線樁頭和外殼導通起來,，引起接地。例如瓦斯繼電器不裝防雨罩,，雨水滲入接線盒,，當積水淹沒接線柱時，就會發生直流接地和誤跳閘,。在持續的小雨天氣（如梅雨天）,，潮濕的空氣會使戶外電纜芯破損處或者黑膠布包扎處，絕緣大大降低,，從而引發直流接地,。

2.由小動物破壞引起的接地。當二次接線盒（箱）密封不好時,，蜜蜂會鉆進盒里筑巢,，巢穴將接線端子和外殼連接起來時，就引發直流接地,。電纜外皮被老鼠咬破時,，也容易引起直流接地。

3.由擠壓磨損引起的接地,。當二次線與轉動部件（如經常開關的開關柜柜門）靠在一起時,，二次線絕緣皮容易受到轉動部件的磨損，當其磨破時,，便造成直流接地,。

4.接線松動脫落引起接地。接在斷路器機構箱端子排的二次線（如10kV開關機構箱內的二次線）,，若螺絲未緊固,，則在斷路器多次跳合時接線頭容易從端子中滑出，搭在鐵件上引起接地,。

6.誤接線引起接地,。在二次接線中，電纜芯的一頭接在端子上運行,，另一頭被誤認為是備用芯或者不帶電而讓其裸露在鐵件上,，引起接地,。在拆除電纜芯時，誤認為電纜芯從端子排上解下來就不帶電,，從而不做任何絕緣包扎,，當解下的電纜芯對側還在運行時，本側電纜芯一旦接觸鐵件就引發接地,。

7.插件內元件損壞引起接地,。為抗干擾，插件電路設計中通常在正負極和地之間并聯抗干擾電容,，該電容擊穿時引起直流接地,。
